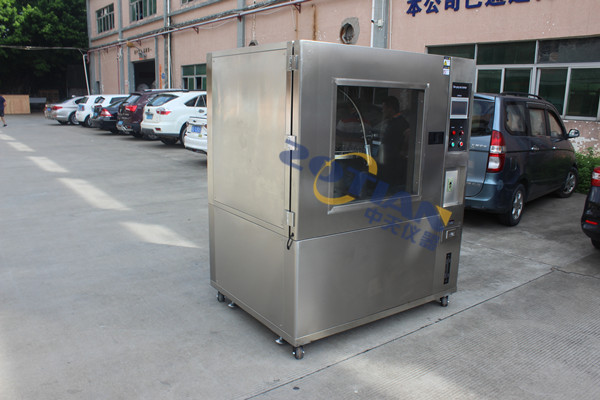

ZT-LY箱式防雨試驗箱的箱子設計

信息來源于：互聯網 發布于：2022-03-12

產品說明:該產品嚴格按照IP防護等級IPX3/IPX4設計制造，主要用于外部照明和信號裝置及汽車燈罩防護試驗檢測，更適合基于自然條件的人工淋雨試驗，沒有強風速的雨水，不考慮由于試件高溫和雨水溫差造成的大量進風口燈罩的防護等級試驗。

本產品嚴格按照IP等級GB/T10485-2007、GB/T4208-2008、GB/T12480-90、GB/T2423.38-2005、GB/T4942.1-2006和GB/T4942.2-1993。

箱子設計:
1.本設備設計安裝了一套直徑為800㎜的擺管。擺管由不銹鋼管制成，可以180度來回擺動。同時，控制在一定流量和壓力的水通過擺管上的噴嘴噴出，對試樣進行水試驗。
2.擺管傳動裝置設計合理，制造精密，維修方便。旋轉頻率由變頻器自動控制，角度可調，操作簡單。樣品架轉臺采用手動升降裝置，設計載荷50公斤，可水平旋轉360度。轉速由變頻器自動控制，可以調節。整套設備設計合理，經久耐用。在滿足國家標準的前提下，在各方面性能穩定的基礎上，設備更加實用，易于控制。
3.該設備配有一套容量相當大的儲水設備，為試驗噴水提供擺動管。吸水電機將水箱中的水抽到管道中，通過調節減壓閥，使擺動管的噴嘴保持規定的流量和壓力。如果部分測試水可以循環使用，通過噴嘴噴出的水可以過濾后返回儲水箱再利用。如果測試水不能循環使用，實驗室必須考慮排水，讓測試水快速排出，好不要積水。
4.設備使用條件:環境溫度5℃ ~+28℃，環境濕度≤ 85% r.h

產品技術參數
產品型號ZT-LY
內部尺寸D×W×Hmm1200×1200×1100
外部尺寸D×W×Hmm1350×1500×1860
噴水圈半徑400mm
水管直徑φ16mm
噴嘴直徑φ0.4mm
孔距50kg
擺擺45、60、60
控制系統300㎜
大屏幕觸摸程序控制器完成全系統時序控制箱材質優質不銹鋼板的發絲處理。
內膽材料為不銹鋼光滑平板可視玻璃門，便于觀察試驗箱內的被測樣品。
試驗箱底部的優質可固定PU活動輪，方便用戶移動樣品臺，樣品臺在樣品臺箱的中位置設計成可調速，以保護漏電、短路和電機過熱的安全。要求AC 380 (10%) V/50 Hz三相五線制。
